Cone Beam à Kénitra : comprendre le scanner dentaire 3D

En bref : le Cone Beam, ou CBCT, est un examen d’imagerie dentaire en trois dimensions : un faisceau de rayons X en forme de cône tourne autour de la tête, puis un logiciel reconstruit un volume que l’on explore en coupes. Il sert surtout au bilan pré-implantaire et ne se prescrit que sur indication, car sa dose dépasse en général celle des radios 2D.

Le Cone Beam, ou CBCT (cone beam computed tomography), est un examen de radiologie qui produit une image en trois dimensions des dents, des mâchoires et des structures voisines. Contrairement à une radiographie classique, qui projette le relief sur un plan, le CBCT reconstruit un volume que l’on peut explorer dans tous les sens : hauteur, épaisseur, profondeur. Au cabinet à Kénitra, cet examen est réalisé avec un Cone Beam Dürr Dental. C’est un outil de diagnostic et de planification, et non un acte de soin en lui-même : il aide à décider, il ne garantit aucun résultat. Cet article explique ce qu’est le CBCT, en quoi il diffère d’une radio 2D, à quoi il sert dans le bilan implantaire, comment se pose la question de la dose de rayons, et surtout ce qu’il n’apporte pas.

L’objectif n’est pas de présenter l’imagerie 3D comme indispensable à chaque consultation, ni comme une garantie de précision absolue. Le CBCT est un examen utile, parfois déterminant, mais il expose à des rayons X et n’est pas indiqué dans toutes les situations. Une information honnête suppose de dire à la fois ce qu’il permet et ce qu’il ne permet pas, et de rappeler que sa réalisation répond à des règles de justification précises, fondées sur des recommandations internationales.

# Qu’est-ce qu’un Cone Beam (CBCT) ?

Le CBCT est un appareil de tomographie volumique à faisceau conique. Pendant l’examen, une source de rayons X et un capteur tournent autour de la tête du patient et acquièrent une série d’images. Un ordinateur reconstruit ensuite un volume tridimensionnel que le praticien peut couper et observer plan par plan. L’examen est rapide, le patient reste assis ou debout, immobile, le plus souvent quelques secondes.

Il ne faut pas confondre le CBCT avec le scanner médical classique (tomodensitométrie, ou CT). Les deux donnent des images 3D, mais la technologie diffère : le CBCT est conçu pour la sphère dentaire et maxillo-faciale, avec une résolution fine sur l’os et les dents, et il délivre généralement une dose de rayons inférieure à celle d’un scanner médical. Aux États-Unis, la Food and Drug Administration (FDA) rappelle d’ailleurs, dans sa fiche d’information sur le Dental Cone-beam Computed Tomography, que la dose d’un CBCT dentaire est en général plus basse que celle des autres examens de scanner, mais plus élevée que celle des radiographies dentaires conventionnelles.

# Comment fonctionne un appareil Cone Beam ?

La source émet un faisceau de rayons X en forme de cône, le faisceau conique, qui couvre d’un seul coup toute la zone à examiner. Les tissus l’atténuent plus ou moins selon leur densité : l’os et les dents arrêtent davantage les rayons que la gencive. En face, un capteur enregistre ce qui ressort, sous de nombreux angles, pendant la rotation autour de la tête. Un logiciel en reconstruit ensuite le volume en trois dimensions.

Le volume exploré, appelé champ de vue ou champ d’exploration, se règle selon la question posée. Un petit champ se limite à quelques dents ; un grand champ peut englober les deux mâchoires, voire une large partie de la face. La revue de Jacobs et coll. (2018) recommande d’adapter ce champ à chaque patient et note que le limiter à l’os concerné aide à réduire l’effet des artefacts métalliques. La dose varie, elle aussi, avec ce réglage.

Certains appareils réunissent dans un même équipement le panoramique en deux dimensions et le Cone Beam en trois dimensions. C’est alors le mode choisi, selon l’indication, qui détermine l’examen réalisé et la dose reçue.

# Scan CBCT ou Cone Beam dentaire : comment se passe l’examen ?

Le scan CBCT se fait sans piqûre ni produit de contraste, dans un appareil ouvert, sans tunnel. Vous restez assis ou debout, la tête maintenue par un appui, pendant que le bras de l’appareil tourne autour de vous. L’acquisition dure le plus souvent quelques secondes, et il suffit de rester immobile.

• Avant : retirez les objets métalliques de la tête et du cou (boucles d’oreilles, lunettes, barrettes, appareil dentaire amovible), car le métal crée des artefacts sur l’image. Signalez une grossesse possible ou connue, comme avant toute radiographie.
• Pendant : vous mordez parfois sur un petit support. Un mouvement peut rendre l’image floue et obliger à refaire l’acquisition, donc à recevoir une nouvelle dose.
• Après : le praticien explore le volume en coupes sur l’écran et vous explique ce qu’il voit, comme décrit plus bas. L’examen n’impose aucune précaution particulière une fois terminé.

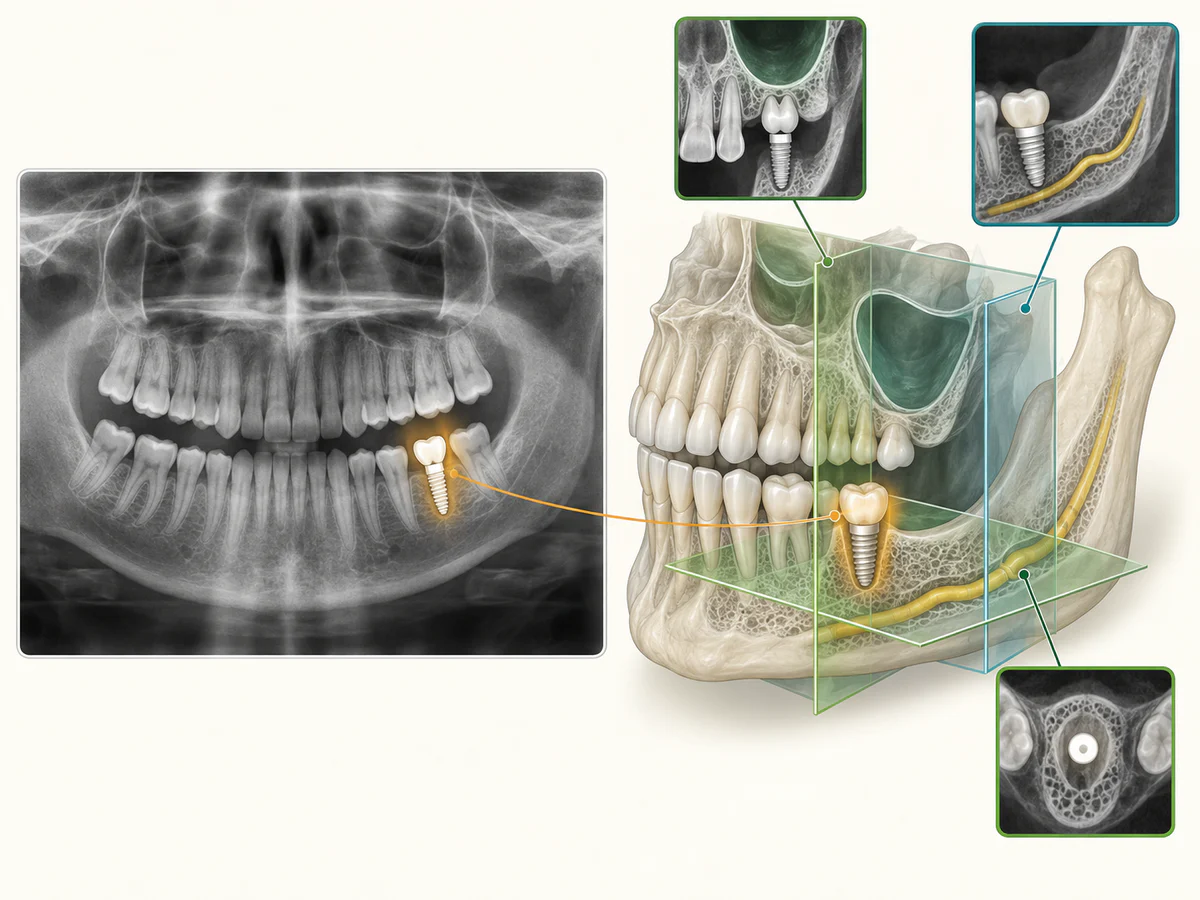

# En quoi le CBCT diffère-t-il d’une radio 2D ou d’un panoramique ?

La différence essentielle tient au passage de deux à trois dimensions. Une radiographie rétro-alvéolaire ou un panoramique (orthopantomogramme) sont des images en deux dimensions : elles superposent sur un même plan des structures situées à des profondeurs différentes. Elles renseignent bien sur la présence d’une carie, d’un foyer infectieux ou sur l’état général des dents, mais elles ne mesurent pas l’épaisseur de l’os, ni la position exacte d’un nerf par rapport à un futur site implantaire.

Le CBCT, lui, restitue le volume. Il permet de mesurer la hauteur et la largeur d’os disponibles à un endroit précis, et de situer dans l’espace les structures à respecter. C’est cette information tridimensionnelle qui fait sa valeur dans certaines situations chirurgicales.

Le choix de l’imagerie dépend de l’indication : consultation courante, planification implantaire et endodontie complexe ne répondent pas au même besoin. Le praticien examine le dossier et les images antérieures. Le tableau compare des usages, sans imposer une séquence universelle 2D puis 3D.

# Comprendre les images : volume, coupes et mesures

Volume reconstruit, coupes radiologiques et empreinte de surface répondent à des questions différentes. La photographie d’écran ci-dessous illustre des vues affichées ensemble, pas un dossier complet ni une démonstration de diagnostic.

# 01. Le volume reconstruit : se repérer

Une reconstruction 3D peut donner des repères d’ensemble. Un rendu visuellement net ne prouve pas que toutes les questions cliniques soient résolues.

# 02. Les coupes : explorer une zone

Le praticien examine les plans utiles à la question posée. Le volume se lit en coupes, sans les superpositions propres aux radios 2D, selon trois plans : axial (horizontal), coronal, aussi appelé frontal (vu de face), et sagittal (vu de profil) ; en implantologie s’y ajoutent des coupes perpendiculaires à l’arcade, au site précis de l’implant. Une image panoramique affichée dans un logiciel peut accompagner les coupes ; cette seule photographie ne suffit pas à déterminer son mode d’acquisition.

# 03. Les mesures : replacer les valeurs dans le dossier

La lecture porte sur l’ensemble du dossier et la qualité des images. Une mesure isolée n’est pas un diagnostic, une prescription ou une promesse de sécurité.

Et l’empreinte numérique ? Elle enregistre des surfaces de la bouche pour un travail prothétique ; elle ne montre pas l’intérieur de l’os comme un examen radiologique. Pour son rôle dans le traitement, voir étapes de la pose d’un implant dentaire.

# Avant l’examen : trois questions utiles

• Quelle question clinique la 3D doit-elle résoudre dans mon cas ?
• Mes examens précédents ou une autre imagerie apportent-ils déjà l’information nécessaire ?
• Quel champ d’exploration et quels réglages sont adaptés à la zone étudiée ?

La FDA rappelle que le CBCT expose à des rayons X et doit être justifié et optimisé. Ces repères expliquent le principe de l’examen ; ils ne constituent pas une règle de prescription individuelle ni une réglementation marocaine.

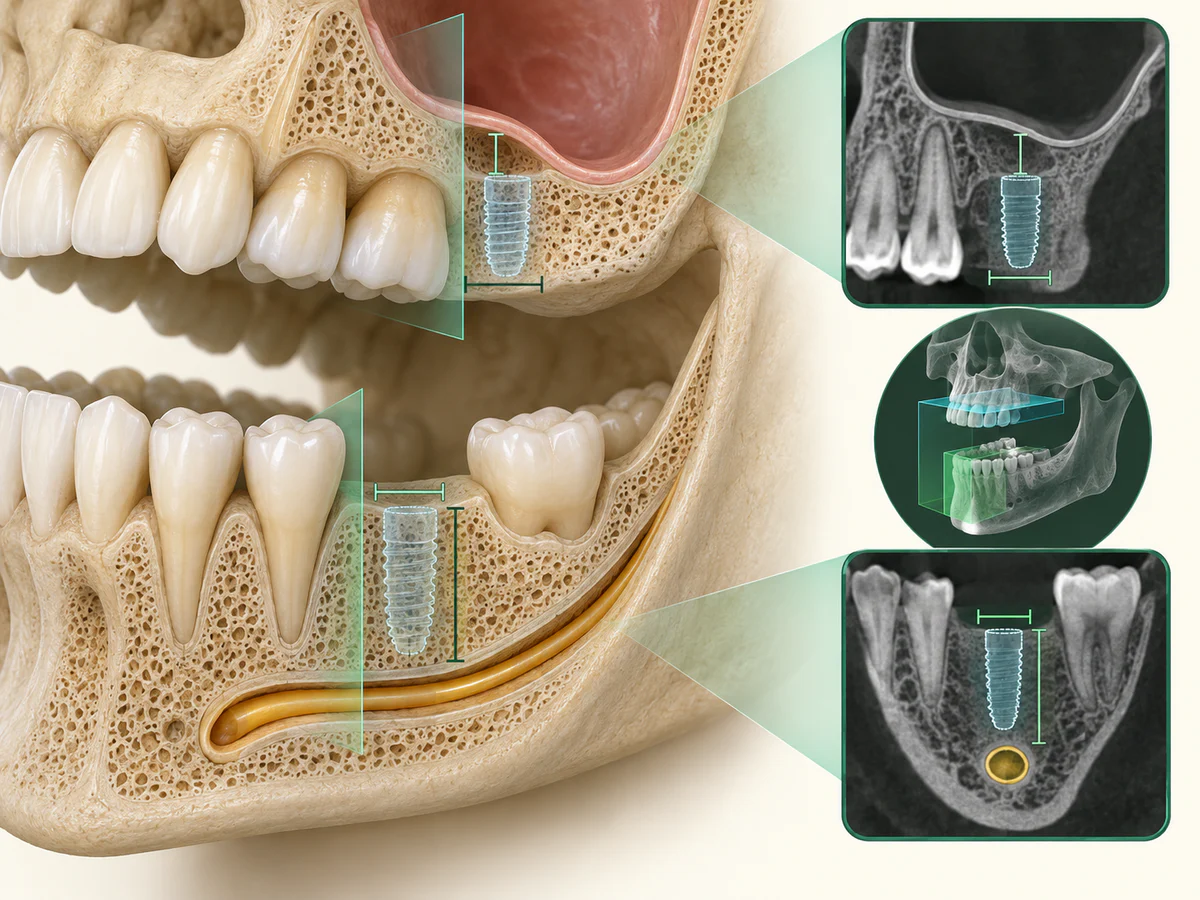

# Quel est le rôle du CBCT dans le bilan implantaire ?

C’est dans la planification implantaire que le CBCT trouve l’une de ses indications les mieux établies. Poser un implant suppose de répondre à des questions que la 2D ne tranche pas toujours : y a-t-il assez d’os, en hauteur et en épaisseur, pour ancrer l’implant ? Quelle est la position des structures anatomiques à ne pas léser ?

La revue de Jacobs (2018) décrit l’intérêt du CBCT pour la planification implantaire. L’AAOMR (2012) recommande l’imagerie en coupe pour les sites implantaires ; les recommandations ADA/AAOMR 2026 distinguent aussi l’évaluation initiale de la planification préchirurgicale. Ces recommandations américaines ne sont pas présentées ici comme une obligation réglementaire marocaine.

Concrètement, le CBCT aide à analyser plusieurs éléments clés du bilan implantaire :

• le volume osseux disponible, en hauteur comme en épaisseur, au site envisagé ;
• la position du nerf alvéolaire inférieur à la mandibule, dont le respect conditionne la sécurité du geste ;
• la situation des sinus maxillaires en haut, qui détermine notamment si un comblement de sinus est nécessaire ;
• la présence de racines résiduelles, de lésions ou d’obstacles anatomiques.

C’est cette analyse qui permet, avant la chirurgie, de savoir si l’os suffit ou si une reconstruction est requise. Le déroulement complet d’une pose est décrit dans notre guide sur étapes de la pose d’un implant dentaire, et les solutions lorsque l’os manque sont détaillées dans Implant dentaire quand il manque de l’os : quelles solutions. Le Cone Beam Dürr Dental utilisé au cabinet est un outil de cette planification ; sa présence décrit un équipement, elle ne constitue pas en soi une garantie de résultat.

Lorsque le bilan soulève la question du volume osseux, notre guide aide à comprendre la greffe osseuse avant implant.

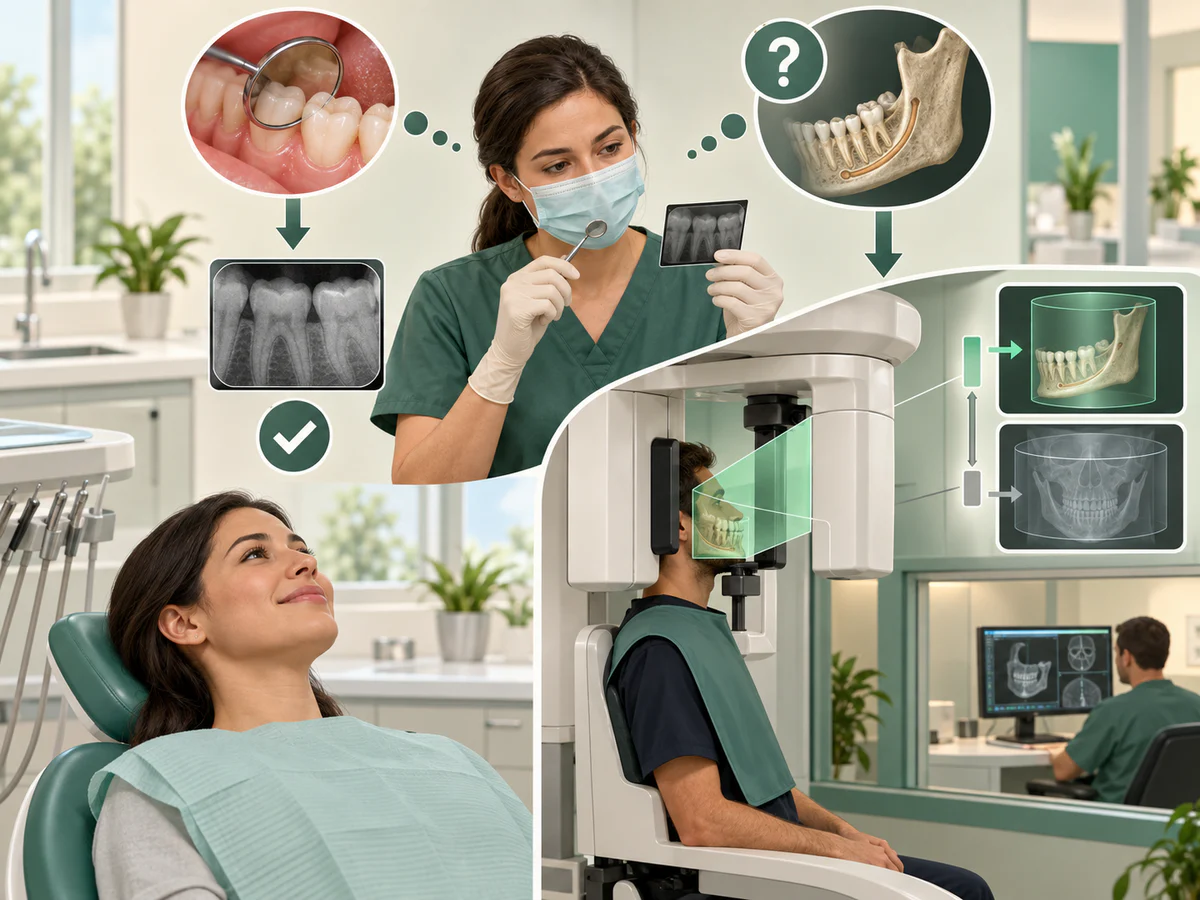

# La question de la dose : justification et optimisation

Le CBCT expose à des rayons X. C’est la raison pour laquelle sa prescription n’est jamais automatique, mais encadrée par deux principes hérités de la radioprotection.

# Le principe de justification

La justification signifie qu’un examen ne se fait que si le bénéfice diagnostique attendu l’emporte sur le risque lié aux rayons. Ces principes fondamentaux — justification et optimisation — sont issus des recommandations de la Commission internationale de protection radiologique (CIPR/ICRP), rappelées notamment dans la revue de Mendonça et coll. (2025) sur l’application de l’ALARA et de l’ALADA. Les guidelines européennes SEDENTEXCT, publiées en 2012 par la Commission européenne (Radiation Protection n°172), posent une règle claire : un CBCT ne doit être réalisé qu’après un interrogatoire et un examen clinique, et il doit être justifié pour chaque patient, en démontrant que les bénéfices dépassent les risques. Le CBCT n’est pas un examen de dépistage de routine.

# Le principe d’optimisation : ALARA et ALADA

L’optimisation consiste à délivrer la dose la plus basse compatible avec une image utile au diagnostic. C’est le principe ALARA (As Low As Reasonably Achievable, « aussi bas que raisonnablement possible »), décliné en radiologie dentaire sous la forme ALADA (As Low As Diagnostically Acceptable, « aussi bas que diagnostiquement acceptable »). Comme le rappelle la revue de Mendonça et coll. (2025), il s’agit de viser une image suffisante pour décider, et non l’image la plus belle possible.

La dose varie selon l’appareil, le champ exploré et les réglages. Elle est généralement supérieure à celle des radiographies dentaires conventionnelles et peut être inférieure à celle d’un scanner médical. La comparaison doit porter sur les examens et protocoles réellement envisagés, pas sur une dose supposée du cabinet.

# Ce que le CBCT n’apporte pas

Une présentation honnête de cet examen suppose d’en dire aussi les limites. Le CBCT est un outil, pas une solution universelle.

Il n’est d’abord pas indiqué pour tout. Beaucoup de situations cliniques se résolvent avec un examen clinique et une radiographie 2D, sans recours à la 3D. Réaliser un CBCT en l’absence d’indication précise reviendrait à exposer le patient à des rayons sans bénéfice attendu, ce qui va à l’encontre du principe de justification.

Il n’est ensuite pas une garantie de résultat. Une planification 3D précise améliore la connaissance du terrain avant un geste chirurgical, mais elle ne supprime ni les aléas opératoires, ni les facteurs de risque liés au patient, ni la nécessité d’un suivi. Le CBCT éclaire la décision ; il ne fait pas le succès du traitement.

Il comporte enfin des limites techniques propres. La revue de Jacobs et coll. (2018) rappelle que la qualité des images peut être dégradée par les mouvements du patient et par les artefacts métalliques liés aux restaurations ou aux implants existants, et que la précision de mesure varie selon les appareils. Les résultats obtenus avec un CBCT ne se transposent donc pas automatiquement à un autre.

# Quelles autres indications que l’implantologie ?

Le bilan implantaire n’est pas le seul domaine où l’imagerie 3D apporte un complément utile, toujours dans le cadre d’une indication justifiée.

# Les dents incluses

Le CBCT aide à localiser précisément une dent incluse — une dent restée dans l’os, comme une dent de sagesse ou une canine — et à analyser ses rapports avec les structures voisines. Pour une dent de sagesse mandibulaire, il peut préciser la proximité de la racine avec le nerf alvéolaire inférieur lorsque la radiographie 2D laisse un doute, ce qui aide à évaluer le risque avant l’extraction. Cet examen ne se justifie toutefois que dans les cas où la 2D ne suffit pas ; le déroulement d’une extraction est abordé dans Extraction d’une dent de sagesse : déroulement et suites.

# L’endodontie complexe

La mise à jour AAE/AAOMR 2025, annoncée en janvier 2026, remplace le texte de 2015. Elle recommande en endodontie un usage sélectif selon les signes cliniques, l’imagerie disponible et les besoins du patient. Le champ et l’exposition sont adaptés à la question diagnostique ; le CBCT n’est pas un examen de routine pour tous les traitements de canal.

# En résumé

Le Cone Beam (CBCT) est un examen d’imagerie 3D précieux lorsqu’une question précise dépasse ce que montre une radiographie en deux dimensions. Dans le bilan implantaire, il permet d’évaluer le volume osseux et de situer le nerf alvéolaire inférieur et les sinus avant la chirurgie ; il a aussi sa place dans l’analyse des dents incluses et dans certaines situations endodontiques complexes.

Mais ce n’est ni un examen de routine, ni une garantie de résultat. Sa réalisation suit deux principes : la justification, qui réserve l’examen aux cas où le bénéfice l’emporte sur le risque lié aux rayons, et l’optimisation, qui vise la dose la plus basse compatible avec un diagnostic fiable (ALARA, ALADA). Au cabinet, le Cone Beam Dürr Dental s’inscrit dans ce cadre : un outil au service d’une décision réfléchie, prescrit lorsqu’il est utile, et pas seulement parce qu’il est disponible.
