Cone Beam in Kénitra: dentale 3D-Scans verstehen

Das Cone Beam, oder CBCT (Cone Beam Computed Tomography, digitale Volumentomographie), ist eine radiologische Untersuchung, die ein dreidimensionales Bild der Zähne, der Kiefer und der benachbarten Strukturen erzeugt. Anders als eine herkömmliche Röntgenaufnahme, die räumliche Verhältnisse auf eine Ebene projiziert, rekonstruiert das CBCT ein Volumen, das sich in alle Richtungen betrachten lässt: Höhe, Breite, Tiefe. In der Praxis in Kénitra wird diese Untersuchung mit einem Cone Beam von Dürr Dental durchgeführt. Es ist ein Instrument zur Diagnostik und Planung und keine Behandlung an sich: Es hilft bei der Entscheidung, es garantiert kein Ergebnis. Dieser Beitrag erklärt, was das CBCT ist, worin es sich von einer 2D-Aufnahme unterscheidet, wozu es im Rahmen der Implantatplanung dient, wie sich die Frage der Strahlendosis stellt – und vor allem, was es nicht leistet.

Es geht hier nicht darum, die 3D-Bildgebung als bei jeder Beratung unverzichtbar oder als Garantie für absolute Präzision darzustellen. Das CBCT ist eine nützliche, mitunter entscheidende Untersuchung, doch sie ist mit einer Röntgenstrahlenexposition verbunden und nicht in allen Situationen indiziert. Eine ehrliche Information setzt voraus, sowohl zu benennen, was es ermöglicht, als auch, was es nicht ermöglicht – und daran zu erinnern, dass seine Durchführung präzisen Rechtfertigungsregeln folgt, die auf internationalen Empfehlungen beruhen.

# Was ist ein Cone Beam (CBCT)?

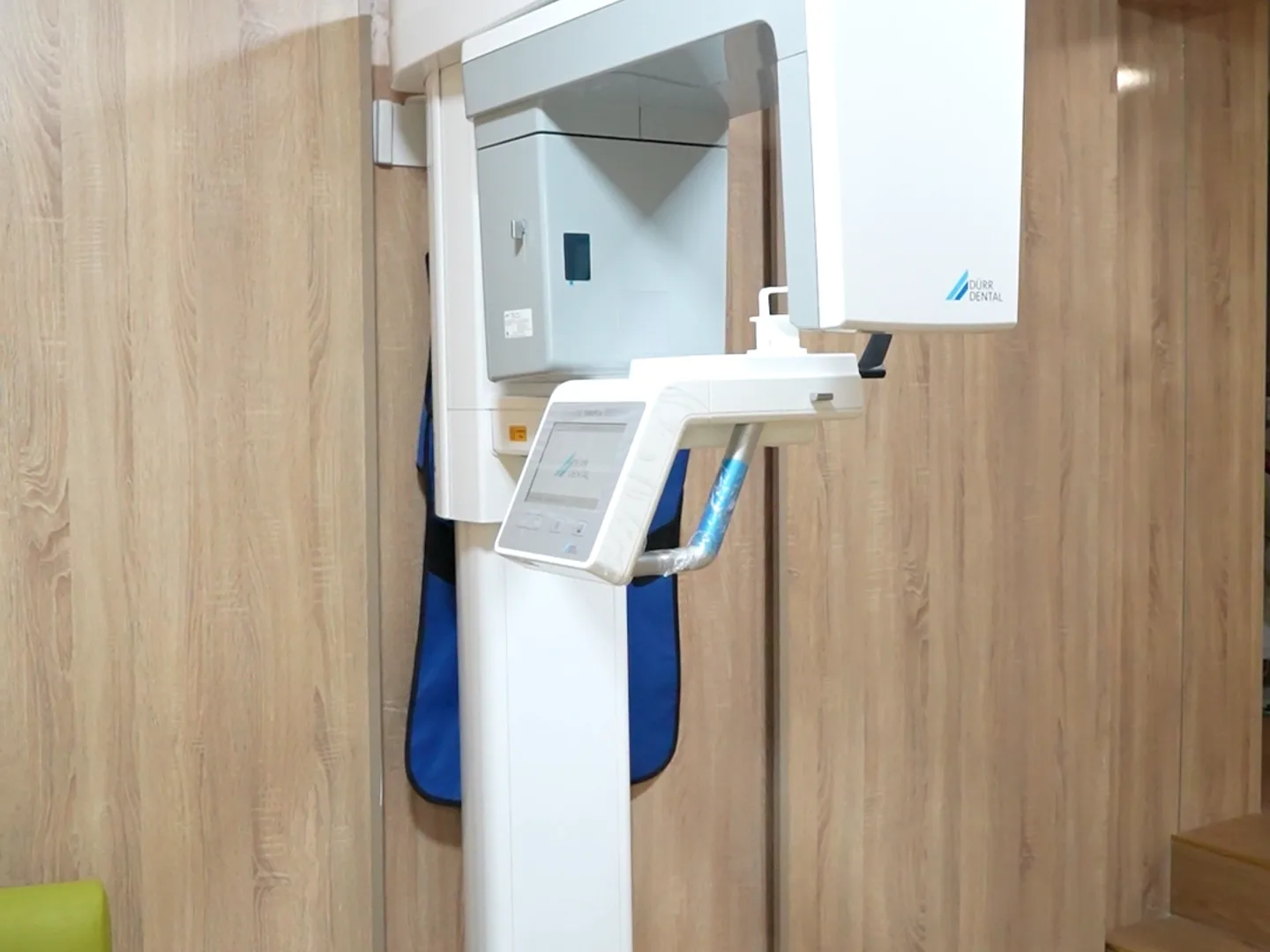

Das CBCT ist ein Gerät für die Volumentomographie mit kegelförmigem Strahlenbündel. Während der Untersuchung rotieren eine Röntgenquelle und ein Sensor um den Kopf der Patientin oder des Patienten und nehmen eine Bildserie auf. Ein Computer rekonstruiert daraus anschließend ein dreidimensionales Volumen, das die Behandlerin Schicht für Schicht schneiden und betrachten kann. Die Untersuchung geht schnell; die Patientin oder der Patient bleibt sitzend oder stehend und unbeweglich, meist für einige Sekunden.

Das CBCT darf nicht mit der klassischen medizinischen Computertomographie (CT) verwechselt werden. Beide liefern 3D-Bilder, doch die Technologie unterscheidet sich: Das CBCT ist für den dentalen und mund-, kiefer- und gesichtschirurgischen Bereich konzipiert, mit einer feinen Auflösung für Knochen und Zähne, und es liefert in der Regel eine geringere Strahlendosis als eine medizinische Computertomographie. In den Vereinigten Staaten weist die Food and Drug Administration (FDA) in ihrem Informationsblatt zur Dental Cone-beam Computed Tomography im Übrigen darauf hin, dass die Dosis eines dentalen CBCT im Allgemeinen niedriger liegt als bei anderen CT-Untersuchungen, aber höher als bei konventionellen zahnärztlichen Röntgenaufnahmen.

# Cone CT, CBCT-Scan, Conebeam oder DVT: Was bedeuten die Namen?

Alle diese Begriffe meinen dieselbe Untersuchung. „Cone Beam“, oft auch „Conebeam“ geschrieben, beschreibt das kegelförmige Strahlenbündel des Geräts; CBCT ist die englische Abkürzung für Cone Beam Computed Tomography. „Cone CT“ und „CBCT-Scan“ sind verkürzte Alltagsformen davon. Im deutschsprachigen Raum heißt die Aufnahme meist DVT, digitale Volumentomographie.

Trotz des Namens ist ein Cone CT keine klassische Computertomographie im Krankenhaus. Das Gerät ist offen, Sie liegen nicht in einer Röhre, und die Aufnahme ist auf Zähne und Kiefer ausgerichtet.

# Wie läuft ein CBCT-Scan ab?

Ein CBCT-Scan geht schnell, ohne Spritze und ohne Kontrastmittel. So läuft er in der Regel ab:

• Sie legen Schmuck, Brille, Haarspangen und herausnehmbaren Zahnersatz ab, weil Metall das Bild stören kann.
• Sie sitzen oder stehen und beißen oft leicht auf eine kleine Aufbisshilfe, damit der Kopf ruhig bleibt.
• Der Arm des Geräts dreht sich um Ihren Kopf, meist für einige Sekunden. Halten Sie dabei still.
• Danach wertet die Behandlerin das Volumen am Bildschirm aus und bespricht den Befund mit Ihnen.

Sind Sie schwanger oder könnten Sie es sein, sagen Sie es vor der Aufnahme.

# Worin unterscheidet sich das CBCT von einer 2D-Aufnahme oder einem Panoramaröntgen?

Der wesentliche Unterschied liegt im Übergang von zwei zu drei Dimensionen. Eine Zahnfilmaufnahme oder ein Panoramaröntgen (Orthopantomogramm) sind zweidimensionale Bilder: Sie überlagern in einer Ebene Strukturen, die in unterschiedlicher Tiefe liegen. Sie geben gute Auskunft über das Vorhandensein einer Karies, eines Entzündungsherds oder über den allgemeinen Zustand der Zähne, doch sie messen weder die Knochenbreite noch die genaue Lage eines Nervs im Verhältnis zu einer künftigen Implantatposition.

Das CBCT hingegen gibt das Volumen wieder. Es erlaubt, Höhe und Breite des an einer bestimmten Stelle verfügbaren Knochens zu messen und die zu schonenden Strukturen räumlich einzuordnen. Diese dreidimensionale Information macht in bestimmten chirurgischen Situationen seinen Wert aus.

Die Auswahl hängt von der Indikation ab: Routineuntersuchung, Implantatplanung und komplexe Endodontie haben unterschiedliche Anforderungen. Vorhandene Befunde und Aufnahmen werden geprüft. Die Tabelle vergleicht Anwendungen, ohne eine allgemeine Reihenfolge 2D vor 3D vorzuschreiben.

# Die Bilder verstehen: Volumen, Schnitte und Messungen

Rekonstruiertes Volumen, Röntgenschnitte und Oberflächenabformung beantworten unterschiedliche Fragen. Das Bildschirmfoto zeigt gemeinsam dargestellte Ansichten, keinen vollständigen Fall oder diagnostischen Nachweis.

# 01. Rekonstruiertes Volumen: Orientierung

Eine 3D-Rekonstruktion kann einen Überblick geben. Eine klare Darstellung beweist nicht, dass alle klinischen Fragen beantwortet sind.

# 02. Schnitte: einen Bereich erkunden

Die Behandlerin untersucht die für die Fragestellung nötigen Ebenen. Ein Panoramabild kann neben Schnitten angezeigt werden; das Foto allein bestimmt nicht seine Aufnahmemethode.

# 03. Messungen: im Fallzusammenhang bewerten

Die Auswertung berücksichtigt die gesamte Untersuchung und Bildqualität. Ein isolierter Messwert ist keine Diagnose, Verordnung oder Sicherheitsgarantie.

Und die digitale Abformung? Sie erfasst Mundoberflächen für den Zahnersatz, nicht das Knocheninnere wie die Röntgenbildgebung. Siehe Schritte der Zahnimplantation.

# Vor der Untersuchung: drei hilfreiche Fragen

• Welche klinische Frage soll 3D in meinem Fall beantworten?
• Liefern frühere Untersuchungen oder eine andere Bildgebung die Information bereits?
• Welches Aufnahmefeld und welche Einstellungen passen zum untersuchten Bereich?

Die FDA erklärt, dass CBCT Röntgenstrahlen nutzt und gerechtfertigt sowie optimiert werden sollte. Dies sind allgemeine Grundsätze, keine individuelle Verordnung oder marokkanische Vorschriften.

# Welche Rolle spielt das CBCT bei der Implantatplanung?

In der Implantatplanung findet das CBCT eine seiner am besten belegten Indikationen. Ein Implantat zu setzen setzt voraus, Fragen zu beantworten, die die 2D-Bildgebung nicht immer klärt: Ist genügend Knochen vorhanden, in der Höhe wie in der Breite, um das Implantat zu verankern? Wo verlaufen die anatomischen Strukturen, die nicht verletzt werden dürfen?

Jacobs (2018) beschreibt die Rolle des CBCT bei der Implantatplanung. AAOMR (2012) empfiehlt Schnittbildgebung für Implantatstellen; ADA/AAOMR 2026 unterscheidet ebenfalls Erstbeurteilung und präoperative Planung. Diese US-Empfehlungen werden nicht als marokkanische Rechtsvorschriften dargestellt.

Konkret hilft das CBCT dabei, mehrere Schlüsselelemente der Implantatplanung zu analysieren:

• das verfügbare Knochenvolumen, in der Höhe wie in der Breite, an der vorgesehenen Stelle;
• die Lage des Nervus alveolaris inferior im Unterkiefer, dessen Schonung die Sicherheit des Eingriffs bestimmt;
• die Lage der Kieferhöhlen im Oberkiefer, die insbesondere darüber entscheidet, ob ein Sinuslift erforderlich ist;
• das Vorliegen von Wurzelresten, Läsionen oder anatomischen Hindernissen.

Diese Analyse erlaubt es, vor dem Eingriff zu klären, ob der Knochen ausreicht oder ob ein Aufbau erforderlich ist. Der vollständige Behandlungsweg wird in unserem Leitfaden zu den Schritte der Zahnimplantation beschrieben; Lösungen bei fehlendem Knochen finden Sie unter Zahnimplantat bei zu wenig Knochen: Welche Möglichkeiten gibt es?. Das in der Praxis eingesetzte Cone Beam von Dürr Dental ist ein Instrument dieser Planung; seine Verfügbarkeit beschreibt eine Ausstattung, sie stellt für sich genommen keine Ergebnisgarantie dar.

Wenn bei der Untersuchung Fragen zum Knochenvolumen entstehen, hilft unser Ratgeber, den Knochenaufbau vor einem Implantat zu verstehen.

# Die Frage der Dosis: Rechtfertigung und Optimierung

Das CBCT ist mit einer Röntgenstrahlenexposition verbunden. Aus diesem Grund erfolgt seine Anordnung nie automatisch, sondern ist durch zwei aus dem Strahlenschutz stammende Prinzipien geregelt.

# Das Prinzip der Rechtfertigung

Rechtfertigung bedeutet, dass eine Untersuchung nur dann durchgeführt wird, wenn der erwartete diagnostische Nutzen das mit der Strahlung verbundene Risiko überwiegt. Diese Grundprinzipien – Rechtfertigung und Optimierung – gehen auf die Empfehlungen der Internationalen Strahlenschutzkommission (ICRP) zurück und werden unter anderem in der Übersichtsarbeit von Mendonça et al. (2025) zur Anwendung von ALARA und ALADA in Erinnerung gerufen. Die europäischen SEDENTEXCT-Leitlinien, 2012 von der Europäischen Kommission veröffentlicht (Radiation Protection Nr. 172), stellen eine klare Regel auf: Ein CBCT darf erst nach Anamnese und klinischer Untersuchung durchgeführt werden und muss für jede Patientin und jeden Patienten gerechtfertigt sein, indem nachgewiesen wird, dass der Nutzen die Risiken übersteigt. Das CBCT ist keine Routine-Screening-Untersuchung.

# Das Prinzip der Optimierung: ALARA und ALADA

Optimierung bedeutet, die niedrigste Dosis anzuwenden, die mit einem diagnostisch brauchbaren Bild vereinbar ist. Das ist das ALARA-Prinzip (As Low As Reasonably Achievable, „so niedrig wie vernünftigerweise erreichbar“), das in der dentalen Radiologie als ALADA (As Low As Diagnostically Acceptable, „so niedrig wie diagnostisch vertretbar“) ausgeprägt ist. Wie die Übersichtsarbeit von Mendonça et al. (2025) in Erinnerung ruft, geht es darum, ein Bild anzustreben, das für die Entscheidung ausreicht, und nicht das schönstmögliche Bild.

Die Dosis hängt von Gerät, Aufnahmefeld und Einstellungen ab. Sie liegt meist über konventionellen Zahnaufnahmen und kann unter einem medizinischen CT liegen. Zu vergleichen sind die konkret vorgesehenen Untersuchungen und Protokolle, keine angenommene Praxisdosis.

# Was das CBCT nicht leistet

Eine ehrliche Darstellung dieser Untersuchung setzt voraus, auch ihre Grenzen zu benennen. Das CBCT ist ein Werkzeug, keine Universallösung.

Zunächst ist es nicht für alles indiziert. Viele klinische Situationen lassen sich mit einer klinischen Untersuchung und einer 2D-Röntgenaufnahme klären, ohne Rückgriff auf die 3D-Bildgebung. Ein CBCT ohne präzise Indikation durchzuführen hieße, die Patientin oder den Patienten ohne erwarteten Nutzen einer Strahlenexposition auszusetzen – was dem Prinzip der Rechtfertigung zuwiderläuft.

Sodann ist es keine Ergebnisgarantie. Eine präzise 3D-Planung verbessert die Kenntnis der Ausgangssituation vor einem chirurgischen Eingriff, doch sie beseitigt weder die operativen Unwägbarkeiten noch die patientenbezogenen Risikofaktoren noch die Notwendigkeit einer Nachsorge. Das CBCT erhellt die Entscheidung; es macht nicht den Erfolg der Behandlung aus.

Schließlich hat es eigene technische Grenzen. Die Übersichtsarbeit von Jacobs et al. (2018) erinnert daran, dass die Bildqualität durch Bewegungen der Patientin oder des Patienten sowie durch Metallartefakte im Zusammenhang mit vorhandenen Restaurationen oder Implantaten beeinträchtigt werden kann und dass die Messgenauigkeit je nach Gerät unterschiedlich ausfällt. Die mit einem CBCT gewonnenen Ergebnisse lassen sich daher nicht automatisch auf ein anderes Gerät übertragen.

# Welche anderen Indikationen gibt es außer der Implantologie?

Die Implantatplanung ist nicht das einzige Feld, in dem die 3D-Bildgebung eine nützliche Ergänzung darstellt – stets im Rahmen einer gerechtfertigten Indikation.

# Verlagerte Zähne

Das CBCT hilft, einen verlagerten Zahn genau zu lokalisieren – einen im Knochen verbliebenen Zahn wie einen Weisheitszahn oder einen Eckzahn – und seine Beziehung zu den benachbarten Strukturen zu analysieren. Bei einem Weisheitszahn im Unterkiefer kann es die Nähe der Wurzel zum Nervus alveolaris inferior präzisieren, wenn die 2D-Aufnahme einen Zweifel offenlässt, was hilft, das Risiko vor der Extraktion einzuschätzen. Diese Untersuchung ist allerdings nur in den Fällen gerechtfertigt, in denen die 2D-Bildgebung nicht ausreicht; der Ablauf einer Extraktion wird behandelt in Weisheitszahnentfernung: Ablauf und Heilungsverlauf.

# Komplexe Endodontie

Das im Januar 2026 angekündigte AAE/AAOMR-Update 2025 ersetzt die Stellungnahme von 2015. Es empfiehlt einen selektiven endodontischen Einsatz nach Befund, vorhandenen Bildern und Patientenbedarf. Aufnahmefeld und Exposition werden angepasst; CBCT ist keine Routine für jede Wurzelkanalbehandlung.

# Zusammenfassung

Das Cone Beam (CBCT) ist eine wertvolle 3D-Bildgebung, wenn eine präzise Frage über das hinausgeht, was eine zweidimensionale Röntgenaufnahme zeigt. Bei der Implantatplanung erlaubt es, das Knochenvolumen zu beurteilen und den Nervus alveolaris inferior sowie die Kieferhöhlen vor dem Eingriff zu lokalisieren; es hat außerdem seinen Platz bei der Beurteilung verlagerter Zähne und in bestimmten komplexen endodontischen Situationen.

Es ist jedoch weder eine Routineuntersuchung noch eine Ergebnisgarantie. Seine Durchführung folgt zwei Prinzipien: der Rechtfertigung, die die Untersuchung den Fällen vorbehält, in denen der Nutzen das mit der Strahlung verbundene Risiko überwiegt, und der Optimierung, die auf die niedrigste Dosis abzielt, die mit einer verlässlichen Diagnose vereinbar ist (ALARA, ALADA). In der Praxis fügt sich das Cone Beam von Dürr Dental in diesen Rahmen ein: ein Instrument im Dienst einer wohlüberlegten Entscheidung, angeordnet dann, wenn es nützlich ist – und nicht bloß, weil es verfügbar ist.
